Az endoszkópia a modern orvostudomány egyik legkövetkezményesebb újítása, - amely lehetővé teszi az orvosok számára, hogy nyílt műtét nélkül is vizualizálják a belső anatómiát. Ma a merev endoszkópok a fül-orr-gégészet, az urológia, a nőgyógyászat és az idegsebészet standard műszerei, és olyan fejlett rendszerek, mint a merev sinus endoszkóp alkotják a funkcionális endoszkópos sinus sebészet (FESS) műszaki gerincét.
De ez a technológia nem egyik napról a másikra jelent meg. Az endoszkópia fejlődése közel két évszázadot ölel fel, a gyertyafényes megfigyelőcsövektől a nagyfelbontású rúdlencsés optikai rendszerekig, amelyek valós időben képesek feloldani a nyálkahártya finom részleteit. Ennek az evolúciónak a megértése fontos kontextust biztosít a ma ezen a területen dolgozó klinikusok, mérnökök és orvosi eszközök gyártói számára.
1. A legkorábbi fogalmak: Bozzini és a Lichtleiter (1795)
Az endoszkópia története a 18. század végén kezdődik, amikor Philipp Bozzini német orvos bemutatta a széles körben az első belső vizualizációra tervezett műszert. Eszköze, a Lichtleiter (jelentése: "fényvezető"), tükrökön visszaverődő gyertyafényt használt a természetes testüregek - megvilágítására, beleértve a húgycsövet, a végbélt és az orrjáratokat.
A Lichtleitert soha nem használták széles körben klinikailag, és Bozzinit a Bécsi Orvostudományi Kar elítélte, mert embereken végzett kísérleteket. Mindazonáltal az a koncepciója, - amely mesterséges fényt irányít a testbe, hogy lehetővé tegye a vizuális vizsgálatot, - meghatározta azt az alapelvet, amelyre minden későbbi endoszkópos fejlesztés épül.

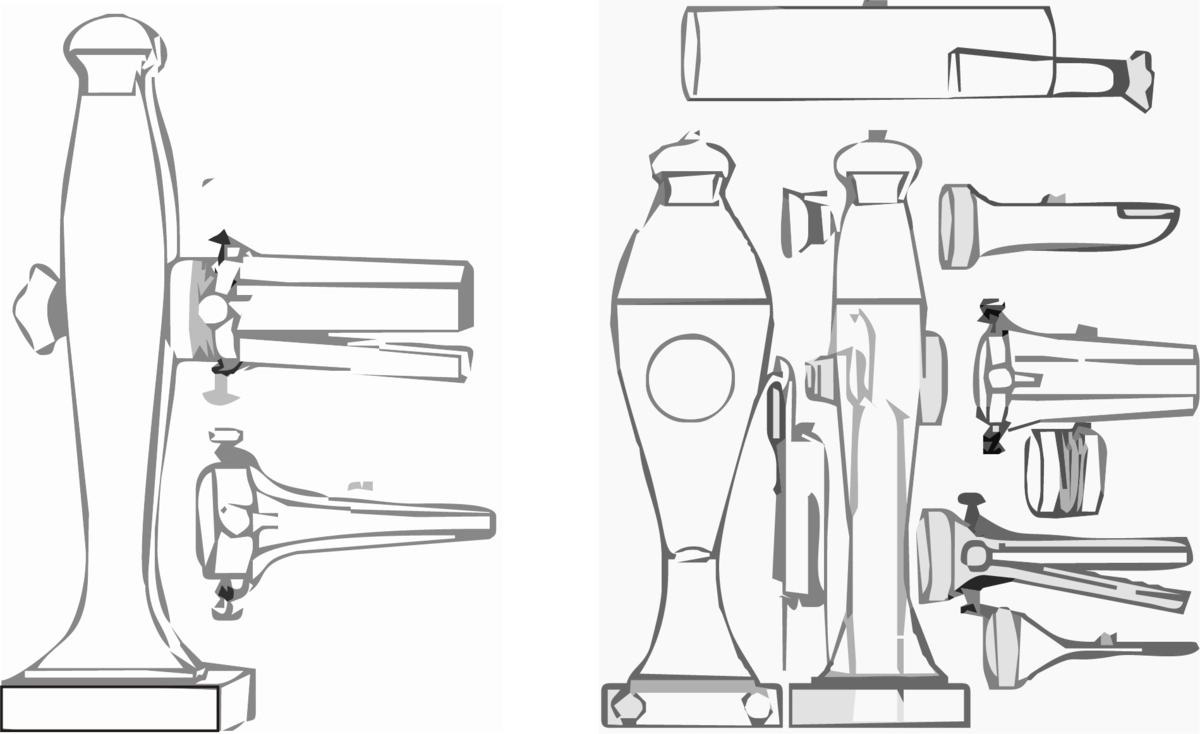

Bozzini Lichtleiter 1795 - a legkorábbi ismert endoszkópos műszer belső vizualizációhoz
2. Az első gyakorlati endoszkópos rendszerek (1835–1853)
A haladás felgyorsult a 19. század közepén{5}}. 1835-ben Antoine Jean Desormeaux francia orvos kifejlesztett egy praktikusabb műszert, amely petróleumlámpát használ fényforrásként, tükrökből és lencsékből álló rendszerrel a közvetlen megvilágításhoz. 1853-ra sikeresen használta ezt az eszközt a húgyhólyag vizsgálatára – ezzel a teljesítményével a klinikai endoszkópia egyik alapítójaként ismerték el.
A fejlődés ellenére a korai endoszkópoknak jelentős korlátai voltak, amelyek súlyosan korlátozták klinikai használhatóságukat:
- A fényforrások gyengék, instabilok voltak, és hőt termeltek, ami szöveti égési sérüléseket okozhat
- A látómező szűk és torz volt
- A merev fém bevezető csövek jelentős kényelmetlenséget okoztak a betegeknek
- A sterilizálás következetlen volt, ami növelte a fertőzés kockázatát
- A diagnosztikai pontosságot korlátozta a rossz képminőség
Ennek eredményeként a korai endoszkópia nagyrészt a hólyag és a végbél vizsgálatára korlátozódott, és még ezekben az alkalmazásokban is szerény klinikai értéke volt a későbbiekhez képest.
3. Az átmeneti korszak: elektromos fény és továbbfejlesztett optika (1870-1950-es évek)
Az 1870-es években az elektromos izzólámpa feltalálása megváltoztatta az endoszkóp tervezését. Most először sikerült egy stabil, szabályozható fényforrást miniatürizálni és bevezetni a testbe -, kiküszöbölve a nyílt lángú-rendszerek veszélyes hőjét és instabilitását.
A következő évtizedekben az endoszkóp kialakítása fokozatosan javult:
- Miniatürizált elektromos lámpákat integráltak a műszerek disztális végébe
- Az objektívrendszereket finomították, hogy javítsák a kép tisztaságát és a látómezőt
- A műszerek átmérői fokozatosan csökkentek
- Új anatómiai alkalmazásokat vizsgáltak, beleértve a gasztroszkópiát és a bronchoszkópiát
Egy alapvető optikai korlát azonban megmaradt. A hagyományos objektív-alapú relérendszerek -, amelyek a képeket egy sor kisméretű, légterekkel elválasztott lencsén keresztül - továbbították, jelentős fényveszteségtől, korlátozott felbontástól és geometriai torzulástól szenvedtek. Ezek a korlátok korlátozták a merev endoszkópok klinikai teljesítményét, és egy alapvetően eltérő optikai architektúra keresését indították el.
4. A Hopkins Rod Lens Revolution (1960-as évek)
A merev endoszkópok történetének legfontosabb előrelépése az 1960-as években történt, amikor Harold Hopkins brit fizikus kifejlesztette a rúdlencsés optikai rendszert -, amely átalakította az endoszkóp teljesítményét, és a mai napig a modern merev endoszkópok alapja.
A Hopkins rúdlencserendszer összehasonlító diagramja a merev endoszkópok hagyományos lencsereléjével
Hopkins meglátása az volt, hogy megfordítsa a hagyományos tervezést. A hosszú légterekkel elválasztott kis lencsék helyett a rúdlencse-rendszer hosszú, hengeres üvegrudakat használ, amelyeket rövid légterek választanak el. Ez a látszólag egyszerű inverzió drámai optikai fejlesztéseket eredményezett:
- Fényáteresztéskörülbelül 80-szorosára nőtt a hagyományos objektívrendszerekhez képest
- Felbontásjelentősen javult, lehetővé téve a finom anatómiai részletek megjelenítését
- Színhűséglényegesen jobb volt, semleges, pontos színvisszaadással
- Torzításjelentősen lecsökkent, geometriailag pontos képeket eredményezve
Hopkins kezdetben küzdött találmánya kereskedelmi forgalomba hozatalával, de miután az 1960-as évek végén Karl Storz-cal kötött partnerséget, a rúdlencsés endoszkóp klinikai használatba lépett, és gyorsan a merev endoszkópia domináns technológiájává vált.
A rúdlencse-rendszer működésének részletes műszaki leírásáért -, beleértve az optikai üvegminőségeket,-visszaverődésmentes bevonatokat és az OEM-gyártásra vonatkozó minőségi referenciaértékeket, - tekintse meg[Rigid Sinus Endoscope műszaki útmutató →].
5. Száloptika és rugalmas endoszkópia (1950-1980-as évek)
A merev rúdlencsés endoszkópok fejlesztésével párhuzamosan egy külön technológiai áramlat jelent meg: a száloptikai endoszkópia. Az 1950-es években a kutatók kifejlesztették a fény és a képek flexibilis üvegszálkötegein keresztül történő továbbításának képességét, lehetővé téve olyan endoszkópok felépítését, amelyek merev műszerek számára hozzáférhetetlen íves anatómiai utakon navigálhatnak.
A rugalmas száloptikai{0}}endoszkópok átalakították a gasztroenterológiai, pulmonológiai és kolonoszkópiás alkalmazásokat, - ahol az anatómiai geometria miatt a merev műszerek nem használhatók. Azonban fül-orr-gégészeti alkalmazásoknál - különösen az orr- és arcüregműtéteknél - a merev endoszkópok egyértelmű előnyökkel jártak:
- Lényegesen nagyobb képfelbontás (a szálkötegek pixeles képet hoznak létre, a rúdlencse rendszerek nem)
- Kiváló fényerő és színpontosság
- Nagyobb mechanikai stabilitás a sebészeti beavatkozás során
- Egyszerűbb sterilizálás és karbantartás
Ez az oka annak, hogy a Hopkins rúdlencsés technológián alapuló merev sinus endoszkópok ma is a FESS és ENT endoszkópia standard műszerei - annak ellenére, hogy a rugalmas rendszereket más szakterületeken széles körben alkalmazzák.
6. Modern fül-orr-gégészeti endoszkópia és a FESS felemelkedése (1980-as évek – napjaink)
A merev endoszkópok klinikai alkalmazása a fül-orr-gégészetben drámaian felgyorsult az 1980-as években, Heinz Stammberger osztrák sebész és Wolfgang Messerklinger német sebész munkája nyomán, akik kidolgozták és rendszerezték a funkcionális endoszkópos sinus sebészetet (FESS).
A FESS paradigmaváltást jelentett a krónikus arcüreggyulladás, az orrpolipok és a kapcsolódó állapotok kezelésében. A külső bemetszésekkel végzett radikális sebészeti reszekció helyett a FESS merev endoszkópokat használt, hogy hozzáférjen a sinus elvezető utakhoz az orron keresztül -, megőrizve a normális anatómiát, csökkentve a szövetkárosodást és lehetővé téve a gyorsabb felépülést.
A technika teljes mértékben a merev endoszkóp optikai minőségétől függött. A fejlett rúdlencse-rendszerekkel és kompatibilis HD kameraplatformokkal elért nagyfelbontású megjelenítés lehetővé tette a sebészek számára, hogy precízen működjenek az orrüreg és az orrmelléküregek szűk határain.
Manapság a merev sinus endoszkópok három szabványos látószög-konfigurációban állnak rendelkezésre - 0 fokos, 30 fokos és 70 fokos -, amelyek mindegyike különböző anatómiai régiókhoz és sebészeti feladatokhoz illeszkedik. A 2,7 mm-es, 4 mm-es és 5 mm-es szabványos átmérők alkalmasak gyermekgyógyászati és felnőttkori alkalmazásokra. A specifikációk és a klinikai felhasználási esetek teljes lebontásáért lásd a [Sinus Endoscope termék- és specifikációs útmutatónkat →].
7. A szabályozás fejlődése: a klinikai eszköztől a szabályozott orvosi eszközig
Ahogy az endoszkópok szabványos sebészeti műszerekké váltak, szabályozási keretek alakultak ki gyártásuk, teljesítményük és biztonságuk szabályozására. Ez az evolúció tükrözi a klinikai téteket és az újrafelhasználható eszközök gyártásának összetettségét, amelyeknek állandó teljesítményt kell fenntartaniuk több száz sterilizációs cikluson keresztül.
A merev endoszkópok gyártását manapság szabályozó legfontosabb nemzetközi szabványok a következők:
ISO 8600 Series - Meghatározza a merev endoszkópok optikai teljesítménykövetelményeit, beleértve a kép tisztaságát, a látómezőt, a megvilágítás egyenletességét és a vízálló tömítést. Az ISO 8600-2, 8600-4 és 8600-5 alszabványok közvetlenül alkalmazhatók a sinus endoszkópokra.
ISO 13485 - Az orvostechnikai eszközök gyártóinak globális minőségirányítási szabványa. A tanúsítás az ellenőrzött, nyomon követhető gyártási folyamatokat mutatja -, amely alapkövetelmény a szabályozott piacokra belépő OEM/ODM beszállítók számára.
ISO 14971 - Kockázatkezelés a termék teljes életciklusa során, beleértve a fertőzés átvitelét, az optikai hibákat, a sterilizálási hibákat és a mechanikai sérüléseket.
EU MDR/CE jelölés - Az Európai Gazdasági Térségben történő legális értékesítéshez szükséges. Az MDR-megfelelőség magában foglalja a klinikai értékelést, a biológiai kompatibilitási tesztelést, a sterilizálási validálást és a folyamatos utó{2}piaci felügyeletet.
FDA 510(k) - Az egyesült államokbeli piacra jutáshoz szükséges, ami bizonyítja, hogy lényeges egyenértékű a tisztázott predikátum eszközzel.
Az OEM-gyártók és -forgalmazók számára ezeknek a szabványoknak való megfelelés nem kötelező, - ez a piacra lépés alapkövetelménye, és a gyártás érettségének közvetlen jelzése a beszerzési vevők számára. A [Sinus Endoscope megfelelőségi útmutatónk →] részletesen lefedi az egyes szabványokat.
8. Mit jelent ez az előzmény az orvostechnikai eszközgyártók számára ma
Az endoszkópia két{0}}évszázados fejlődésének számos gyakorlati következménye van az ezen a területen működő gyártókra nézve:
Az optikai minőség az elsődleges megkülönböztető tényező. A Hopkins rúdlencserendszer az 1960-as években olyan teljesítményt állított fel, amely még mindig meghatározza, mit várnak el a sebészek egy merev endoszkóptól. Azok a gyártók, akik kompromisszumot kötnek az üvegminőségben, a bevonat minőségében vagy az igazítási pontosságban, nem versenyeznek alacsonyabb szinten -, olyan termékeket gyártanak, amelyek a klinikai használat során meghibásodnak, és megtérülést, javításokat és jó hírnév-károsodást okoznak.
A sterilizálási kompatibilitás nem-tárgyalható. A modern endoszkópoknak optikai károsodás nélkül ki kell bírniuk az ismételt autokláv ciklusokat. Ehhez validált gyártási folyamatokra, kiváló-minőségű tömítőanyagokra és szisztematikus ciklustesztekre - van szükség, nem csak névleges megfelelőségi állításokra.
A szabályozási követelmények tovább növekednek. Az EU MDD-ről az MDR-re való átállás, az FDA felügyeletének szigorítása és az UDI nyomon követhetőségi követelményeinek kiterjesztése mind azt a szabályozási környezetet jelzik, amely a gyártókat valódi minőségbiztosítási rendszerrel jutalmazza a korábbi jóváhagyásokra támaszkodókkal szemben.
A piac jutalmazza a specializációt. Ahogy az endoszkópos technikák folyamatosan fejlődnek - a 4K képalkotással, a fluoreszcencia-vezérelt műtéttel és a robotizált-bal-orr-gégészeti eljárásokkal, az - komponens-szintű minőség és az OEM testreszabási képesség egyre fontosabb megkülönböztető tényezővé válik a beszállítók számára.
Következtetés
Bozzini 1795-ös gyertyafényes Lichtleiterétől a FESS-ben napjainkban használt HD rúdlencsés szinuszendoszkópokig az endoszkópia története az optikai, mérnöki és szabályozási haladás összetettségének története. Az innováció minden generációja a legutóbbi - korlátaira épült, és az eredmény egy olyan technológia, amely alapjaiban változtatta meg a műtéti lehetőségeket.
Az orvostechnikai eszközök gyártói és az OEM/ODM partnerek számára ez az előzmény nem csupán háttér-összefüggés. Megmagyarázza, hogy az optikai minőségi referenciaértékek, a sterilizálás érvényesítése és a szabályozási megfelelés miért olyan szigorúak, mint -, és hogy ezeknek az igényeknek való megfelelés miért az alapja a hiteles, tartós pozíciónak a globális endoszkóppiacon.
