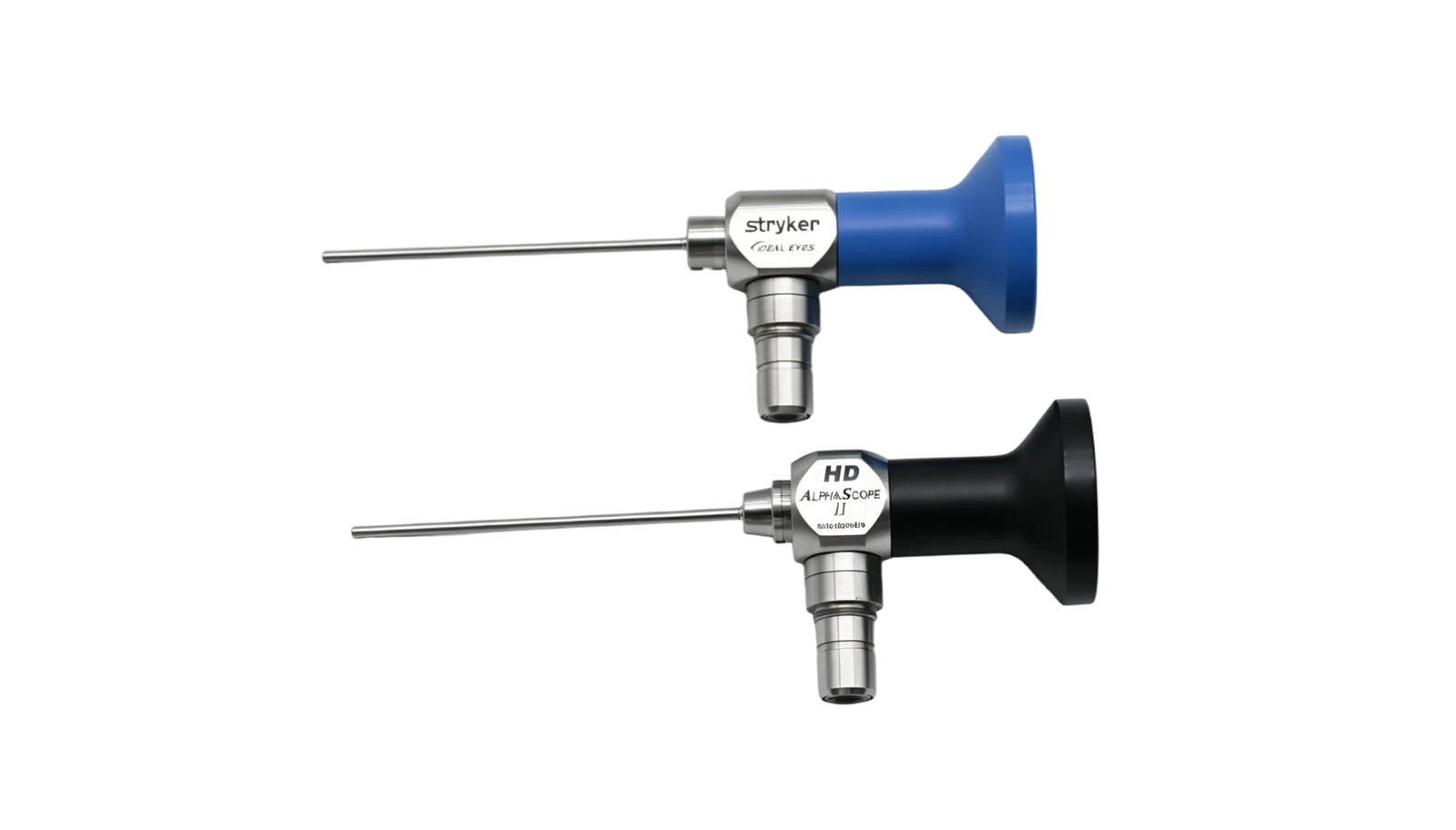

Ez a műszaki eset két állkapocs-artroszkóp modellre, a STRYKER 0502-119-010-re és a GIMMI E.8186.20-ra összpontosít. Részletesen lebontjuk az optikai lencse szétszerelés, mélytisztítás, összeszerelés és optikai kalibrálás teljes munkafolyamatát. Ennek a két távcsőnek közel azonos belső optikai architektúrája van, így hibaelhárítási logikájuk és működési eljárásaik nagymértékben felcserélhetők. Ez az útmutató univerzális referenciaként szolgál a hasonló artroszkópos optikai rendszerek szervizeléséhez.
Optikai út szétszerelése
Indítsa el az optikai út lebontását a távtartó csövek, a membránok és az adapter kompressziós blokkjainak eltávolításával. Egy kampós szondával nyúljon a távtartó cső belsejébe, finoman lazítsa meg, majd emelje ki precíziós csipesszel. Finoman érintse meg a távcső házát a belső kompressziós blokkok eltávolításához. Ebben a lépésben gondosan ellenőrizni kell az alkalmazott erőt, hogy megakadályozzuk a belső optikai alkatrészek elmozdulását vagy a vibráció miatti károsodást. Annak érdekében, hogy az optikai alkatrészek beállítási sorrendje zavartalan maradjon a szétszerelés során, redukáló burkolatot használnak.

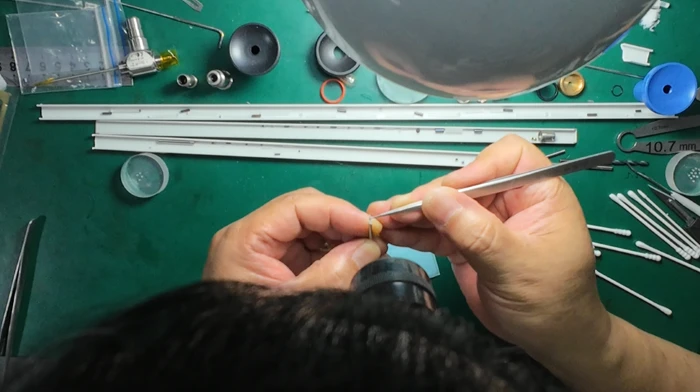

(Csökkentő burkolat telepítése)

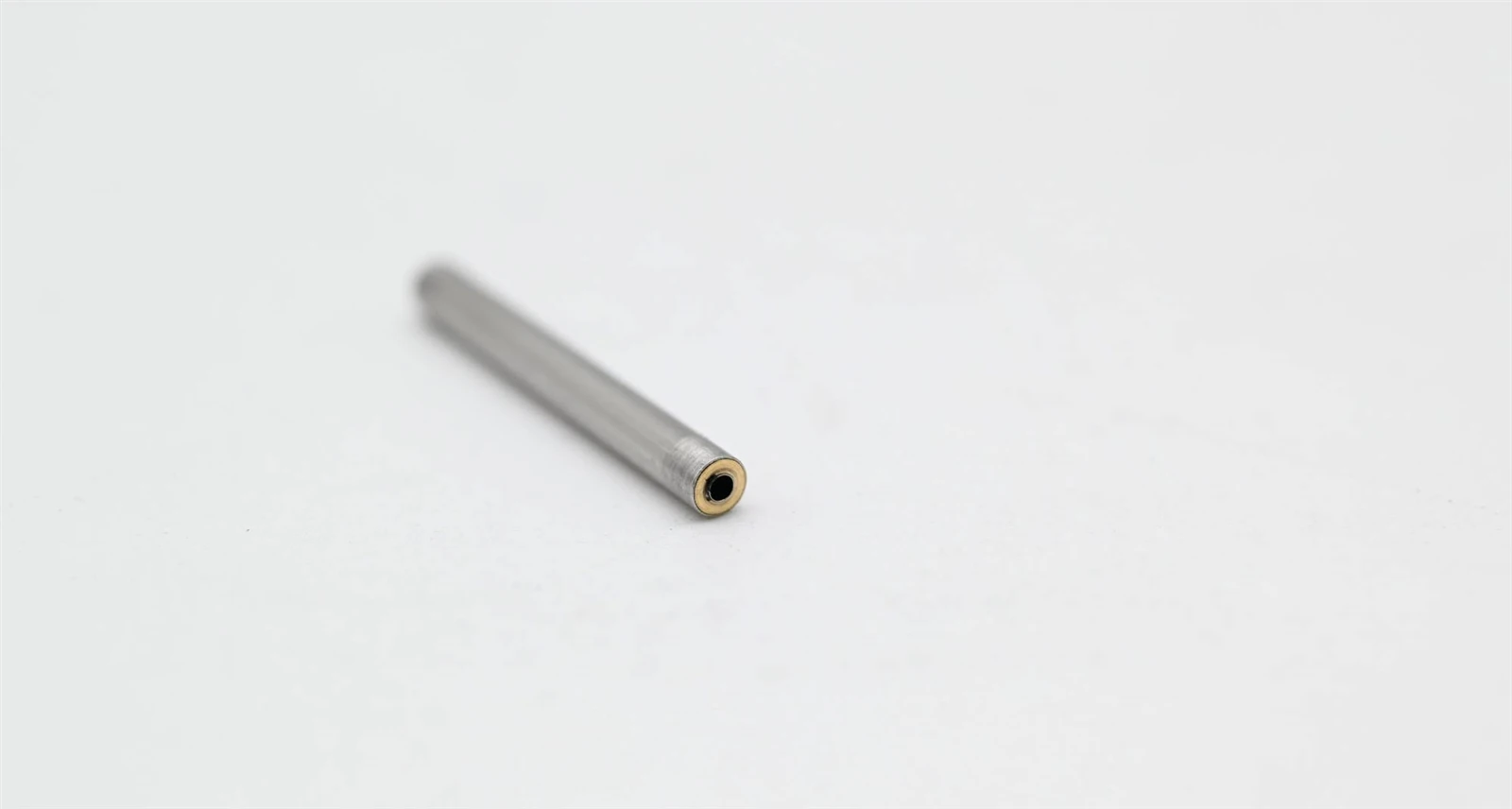

(Csökkentő burkolat)
A redukáló burkolat sajátos szerkezete egy 2,7 mm-es külső átmérőjű rozsdamentes acélcsőből áll, amely fő testként szolgál, és mindkét végén rézhüvelyekkel (2 mm vastag) van felszerelve; belül 1,1 mm belső átmérőjű és 1,25 mm külső átmérőjű rozsdamentes acél cső van beépítve. Ez az eszköz nagy koncentrikusságot és funkciókat igényel annak biztosítására, hogy a rúdlencsék megtartsák eredeti sorrendjüket, anélkül, hogy a szétszerelés és összeszerelés során megváltoznának.
Csatlakoztassa a szűkítő burkolatot és a meghosszabbított külső adaptert az artroszkóphoz. Szemrevételezés közben finoman ütögesse meg a távcső testét, amíg a rúd lencséi ki nem kerülnek a távcső nyílásából. Az összes optikai elem teljes eltávolításának megerősítésére szolgáló módszer a következő: Helyezzen egy vékony rozsdamentes acél csövet az artroszkópba, jelölje meg azt a helyet, ahol a cső nem tud továbbhaladni, majd hasonlítsa össze ezt a megjelölt mélységet a szkóp külső csövének teljes hosszával annak ellenőrzésére, hogy az összes belső alkatrészt teljesen kihúzta-e.
Tisztítás
Miután az összes optikai elemet eltávolította, folytassa a távcső belsejének tisztításával. Először csipesszel kaparja le a ragasztómaradványokat a disztális hegyről, majd polírozza le a maradék ragasztórétegeket 1200-as csiszolópapírral a tiszta fémfelület helyreállítása érdekében.
A távcső tengelyének belső falának megtisztításához egy rozsdamentes acélcsővel előre-hátra tolja át az alkohollal átitatott, szöszmentes-foszlástól{1}}mentes törlőkendőket a lumenben.
Az ebben az esetben használt rozsdamentes acél cső külső átmérője 1,0 mm, belső átmérője 0,9 mm, ami megfelel az optikai rendszer méreteinek. A tisztítási folyamatot többször meg kell ismételni, hogy ne maradjanak szennyeződések a belső falakon.

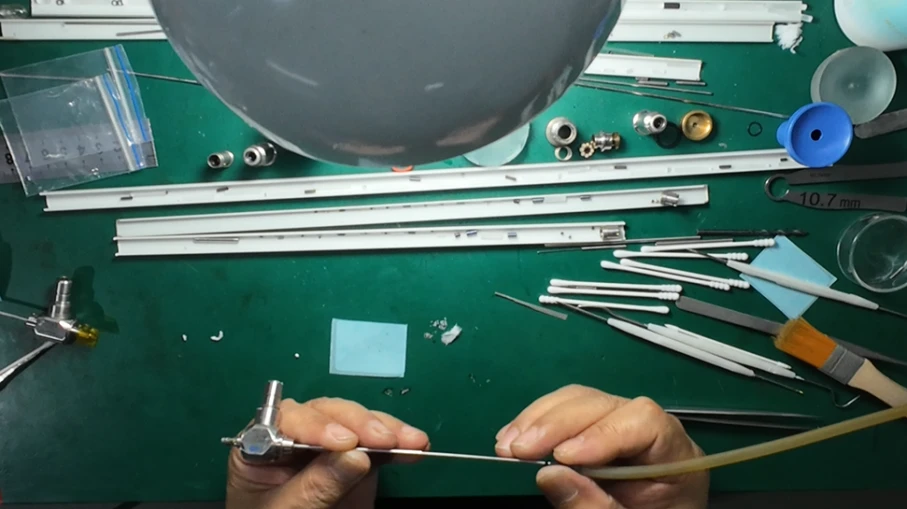

(negatív-nyomású vákuumos öblítés)
Törlés után csatlakoztasson egy szívókészüléket a rozsdamentes acélcsőhöz, hogy negatív-nyomású vákuum-öblítést hajtson végre a tengely belső falán, eltávolítva a finom törmeléket, szöszöket és a maradék alkoholt. Mozgassa a rozsdamentes acél csövet többször előre és hátra szívás közben, hogy biztosítsa az összes lumenszegmens teljes tisztítását. A tisztítás befejezése után zárja le a távcső tengelyének mindkét végét magas hőmérsékletű-tömítőanyaggal, hogy megakadályozza a port és elkerülje a másodlagos szennyeződést.
Teszt összeállítás
A belső illesztőhüvely a szemlencse szálkábelének központosítására szolgál. Ha a hüvely megsérül vagy optikai központosítási eltérést okoz, csiszolja meg és javítsa meg órakészítő esztergagépen. A rúdlencsék eltávolításakor segédeszközként használja a STRYKER cisztoszkópok vagy hiszteroszkópok szemlencse-szerelvényeit, amelyek belső és külső átmérője megegyezik a szétszerelt optikai alkatrészek megfelelő sorrendben tartásával.

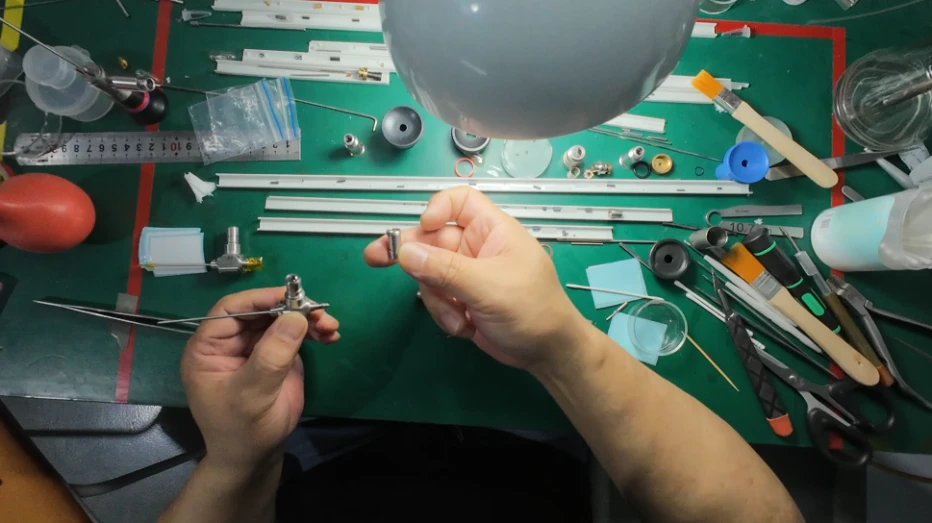

(Kiegészítő szétszerelő szerszám)
Az összeszerelés rendkívül nagy pontosságot igényel. Ez a javítótáska 40-szeres fejes nagyítóval működik; nagy teljesítményű binokuláris mikroszkóp is elfogadható. Összeszerelés előtt a nagyító/mikroszkóp lencsék mindkét oldalát és az összes szorítófogót alaposan meg kell tisztítani a por- és olajfoltok eltávolítása érdekében.
A Tool Selection ismertetése: Az extra finom csipeszeket a távtartó csövek súrolására és felszerelésére használják, míg az optikai lencsék tartásához speciális fogók szükségesek. Ez a tok 1,1 mm-es kerek pofanyílással rendelkező lencsefogót használ. Ez a kialakítás hatékonyan megakadályozza a lencse elvesztését vagy karcolódását törlés közben. A távtartó gyűrűk belső furatát apró, szöszmentes pálcikákkal kell letörölni, hogy minden érintkező felületen tiszta legyen.
Ennél az endoszkópmodellnél a legjobb, ha teljesen szétszereli, megtisztítja és újra összeszereli a teljes objektívlencsét. A távcső belső tere három részre oszlik, így a hátulról előrefelé történő összeszerelés meglehetősen nagy kihívást jelent. Az eljárás során először távolítsa el a rúdlencséket és a távtartókat; ezután melegítse fel az objektívlencsét körülbelül 200 fokra, és egy speciális csőszerszám segítségével nyomja ki egyenként az egyes optikai elemeket. A tisztítás befejezése után egymás után helyezze be az alkatrészeket a távolabbi végétől (a távcső fejétől) az objektívlencse egység visszaszereléséhez.
Objektív lencse ragasztás
A ragasztási folyamat közvetlenül meghatározza az objektívlencse-csoport tömítettségét és élettartamát. Ez a javítás egyedi, magas-hőmérsékletnek ellenálló tömítőanyagot alkalmaz a következő tulajdonságokkal:
500 fokig ellenáll a hőmérsékletnek, jól tapad üveghez és rozsdamentes acélhoz, és kiválóan ellenáll az öregedésnek, savaknak és lúgoknak. Ez a félig{2}}átlátszó ragasztó jó folyóképességű; az objektívlencse-szerelvények ragasztására használva hatékony behatolási mélységet és légtömörséget biztosít, -a félszilárd ragasztókat felülmúlva ebben a tekintetben. A munkaidő gondos ellenőrzése azonban szükséges, és körülbelül 300 fokos melegítés szükséges, ha a ragasztóréteget szét kell szerelni.[további információ...]
- Ragasztókeverés: Keverjen egyenletesen megfelelő mennyiségű ragasztót körülbelül 2 percig, majd hagyja több mint tíz percig pihenni az elő-keményedéshez. Kezdje el a felhordást, ha a ragasztó enyhe tapadósságot nyer; csökkentett folyékonysága megakadályozza a befelé szivárgást. A keverési sebességet a környezeti hőmérsékletnek megfelelően állítsa be: a vékonyabb ragasztó magas hőmérsékleten valamivel gyorsabban keverhető. A keverés során keletkező apró mikrobuborékok természetesen eloszlanak, és nem befolyásolják a végső tömítési eredményt. Vegye figyelembe, hogy a ragasztó kissé zsugorodik pihenés közben. Ha a kapszulázás során hiányos töltés történik, a felületi ragasztó a molekuláris feszültség révén természetes módon befelé konvergál, így biztosítva a teljes belső tömítést.
- Ragasztóadagolás: Kezdje el az adagolást, ha a ragasztó eléri a vékony szálas állapotot. Fogjon egy 0,3 mm-es akupunktúrás tűt ragasztófelhordóként. A művelet lépései: Először ragasszuk ki kissé az objektívlencsét egy kis darab 3M szalagot hordozó csipesszel, rögzítsük újra a lencsét 1,2 mm-es mikro-pofás csipesszel, vegyük fel a ragasztót az akupunktúrás tűvel, és vigyünk fel egyenletes bevonatot az objektívlencse kerületének elülső felére. Helyezze vissza a lencsét a csőnyílásba fogpiszkáló segítségével. A behelyezés után gondosan ellenőrizze, hogy nincs-e túlcsordulás vagy felgyülemlett ragasztó a lencse kerülete körül.

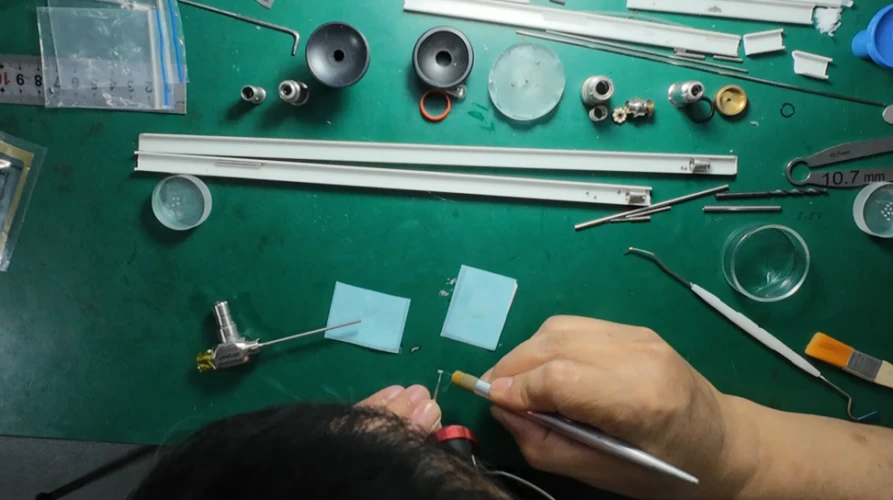

(Ragasztó adagolás)
- A felesleges ragasztó eltávolítása: Hagyja állni a ragasztott szerelvényt 8 órán át; a ragasztó részlegesen megkeményszik, de ebben a szakaszban még nem keményedik meg teljesen. Kaparja le a felesleges ragasztót fogpiszkálóval vagy vattapamaccsal, hőkezelje az egységet, hogy maximalizálja a kötési szilárdságot, majd törölje le alkoholos törlőkendővel. Az egyszerű törlőkendővel vagy alkohollal nem távolítható el lencse felületi karcolások vagy makacs maradványok esetén hígítsa fel a polírozószert tiszta vízzel, és finoman csiszolja le egy mikroszálba csomagolt fogpiszkáló hegyével. Fontos emlékeztető: Végezze el az optikai képbeállítást, amíg a ragasztó még részben megkötött, és erősítse meg a minősített képalkotást a végső teljes kikeményedés előtt. A teljesen kikeményedett ragasztó tartós kötéseket hoz létre, amelyek megnehezítik a későbbi szétszerelést és az újra{5}}hibakeresést.
Az okulár kalibrálása
A szemlencse szétszereléséhez vágja fel a külső szemlencse csövét egy esztergálószerszámmal. Az utólagos újraforrasztás{1}} pontosan visszaállíthatja az eredeti cső átmérőjét és szélességét, anélkül, hogy az összeszerelési pontosságot veszélyeztetné.
A szemlencse felszerelése előtt nyomja be teljesen a helyükre a távtartó csöveket csipesszel, majd szerelje fel a szemlencse-állító alapot a szálkábel központosításának finom-hangolásához. Alaposan tisztítsa meg a szemlencse belső meneteit, nehogy törmelék kerüljön a befűzés során az optikai pályára. Lassan forgassa befelé a szemlencsét, miközben figyeli a valós idejű optikai képet-. Ha az üvegszálas kábel rosszul illeszkedik, szerelje szét az összes alkatrészt,{5}}tisztítsa meg újra, és ismételje meg az összeszerelést.
(Tisztítsa meg a szemlencse belső meneteit)
Végső javítás és összeszerelés
A teljes optikai összeszerelés előtt a távcső testén belüli minden egyes alkatrészt külön meg kell tisztítani, beleértve az egyes rúdlencsék mindkét felületét és minden távtartó cső külső felületét. Fogja meg az optikai lencséket vagy részegységeket tiszta csipesszel, körkörös mozdulatokkal vagy kifelé haladva törölje le a lencsék felületét a középponttól a szélig, alkohollal megnedvesített törlőkendővel, ahelyett, hogy szétterítené a szennyeződéseket. Törlés közben gyakran cserélje ki a pálcikákat, hogy elkerülje a piszkos pálcikából származó másodlagos karcolásokat. Minden összeszerelési munkához előre megtisztított, dedikált fogókat és rögzítőket kell használni; a lencsékkel való közvetlen puszta{5}}kézzel való érintkezés új szennyeződéseket vezet be.
(összeszerelni)
Az ebben az esetben bemutatott összes egyedi szerszám kiválasztását, ragasztási illesztését, ragasztási folyamatait, szét- és összeszerelési folyamatait ismételt gyakorlati karbantartási próbák igazolják. A következő cikkekben továbbra is megosztjuk más endoszkópmodellek javítási eseteit, maradjon velünk.
